2018年1月26日金曜日

南幌まちなかの家 基礎コン打設

本日は大雪の影響で高速道路がストップ。で結局、現場には行けず、アシスト企画の福永所長より送られてきた写真を使ってブログをUPします。

朝方は-10℃以下にまで現場は冷え込み、100%寒中コンクリート施工の現場となりました。

風雪により部分的に型枠が冷やされて硬化中のコンクリートが凍害を受けぬように仮設テントを設けること。施工中の気温や後の養生計画に応じた温度調整用耐寒材、減水材を適宜使用すること。打設後24時間はテント内に熱源を設置し採暖養生を徹底すること。

福永所長の流儀でコンクリート添加剤の使用は最低限に抑え、採暖養生の徹底により素直にコンクリートの強度を引き出そう。という方針に決まりました。

...っと言うことで、今晩は採暖用のストーブに給油をしに南幌に向かい、気温を測定して硬化の様子を見守ります。福永所長、ごくろうさまです。絶対、寝坊できませんね~(笑)


テント内はストーブとコンクリートの熱でレンズが曇りそう。アンカーボルトの頭は毎度ながらコンクリートのトロが飛んでしまわぬようにテープでしっかり養生しておきます。


水和反応で温かいコンクリート

身動きが取り難いテントの中でホースを取り回し打ち進めます。

基礎断熱に使ったEPSは厚みが16cmもありますから型枠を兼ねるには充分な強度があります。ですので、基礎断熱部の型枠は室内側のみです。

ホースは天井を部分的に開口して引き込みます。

今日は福永所長にTOTOを贈ります。



発寒の家Ⅱ 外張り断熱工事 その2


現在「発寒の家Ⅱ」では雪の合間を縫って外廻りの大工工事がほぼ終了を迎えつつあります。上は空気が抜けるように裏じゃくり加工された横(通気)胴縁。外装が縦ハゼ板金なので横胴縁が通気や雨水の抜けを邪魔しないように加工が必要になります。
防風透湿シートの上から、横胴縁で外張り断熱材をパネルビスで固定して行きます。ビスの長さは、(横胴縁)18mm+(断熱材)100mm+(構造用合板)9mm+(必用突込み深さ)38mm≒165mmです。

屋外は-10℃と冷え込みましたが、室温は充分平和な状態。外張り断熱工法や付加断熱先行工法の利点は室内から寒さを除くまでの時間を短縮できること。要は外側に張った断熱材を防風透湿シートで覆うまでの時間をいかに短縮するかを重視します。

断熱工事はそれが外張りでも充填でも水濡れの危険を極力除かねばなりませんから外部の断熱材をいち早く水(主に雨)から守り、断熱性という仕事が出来るようにしてやることが第一優先なのです。経験豊富な管理者なら上棟後(たとえ屋根が出来ていても)、窓を付けたら軒先が充分深くても、一気に外部から断熱工事を進めます。たとえ外張りに使う断熱材が水に比較的強いと言われるポリスチレン系でも濡らすことは極力避けます。長い経験の中で初期含水率の高い断熱材がその後さまざまな悪さをすることが周知されているので、北海道ではたとえ工期が厳しくても、雨が完全に雪に変わる季節まで待って(我慢して)外張り断熱工事を始める現場もある程です。

こうして地元の方言で「外廻りを囲う」(外張り(付加)断熱にけりを付ける又は防風透湿シートを貼る)までを重視し、それが終わると安心してその日の天候と相談しながら、外仕事、内仕事を選べるようになります。

本日は内部の電気工事のために電気屋さんが入っています。

外張り断熱なので室内側からの充填100mmGWが付加断熱となり同様に室内側気密シートも不要ですから電気の配線がたいへん楽になります。管理者として大切なのは電気はFL+1000、設備はFL+600が基本というように最初から交通整理して壁内を使う業種同士が衝突しないようにルールを明解に示しておくことです。

こんな風に電気は黒マジックでFL+1000みたいに整理しておくと後のGW充填も楽になります。

電気屋さんはVVF線を通すためにドリルを多用しますから。一仕事終るたびに掃除を徹底します。外張り断熱の現場では室内側に気密&防湿シートがありません。現場のホコリはそのまま壁内に入りますから、こまめに掃除をしながら工事を続けます。

こちらは通気胴縁から打ったビスが間柱を外れた写真です。「抜いて打ち直せ」という管理者は素人です。通気層内は空気のみならず水も走りますから抜いた穴を元通りに戻せなければ、漏気&漏水経路を単に増やすだけなのです。本来は特に外張り断熱の場合ビスの打ち抜きは原則ご法度なのですが、万が一の場合はウレタンで防露処理します。

防露処理中のビスの写真が上です。抜かないことで止水性と気密性は保たれますが、ビスの頭は通気層に露出していますからビス自体は最高の熱橋になります。また外張り断熱はその特性上室内側に湿り空気の躯体内流入を阻む気密&防湿シートを持ちませんから仮にウレタン処理しなければ必ず壁の中でビスが結露します。

要は室内側からGWを充填する前に徹底的にビスの打ち抜きを見逃していないかどうか完璧なチェックが必要になるのも「外張り断熱+内側充填付加」工法の特徴です。

よく充填断熱工法の室内側防湿シート貼りを「手間だけ掛かってぜんぜん良さが分からない」と言う人がいますが、気密試験の結果を見ながら後から何度でも手直しが可能な室内側防湿シートとそもそもミスをほとんど許容しない外張り断熱工法ではその性格が大きく異なります。但し双方とも熟練した作り手であればそうした癖自体も別に問題になることはありません。大工さんってやっぱり凄い!(笑)

今日は凄腕のアクト工房の大工さんにP.ギルバートを贈ります。

2018年1月18日木曜日

南幌まちなかの家 配筋検査

本日は配筋検査。地下水位が高いので基礎下に防湿ビニールを連続させ。その上に基礎を作ります。

工事看板



雪除けの上屋の中には冬用の設備を格納します。

今日の検査員は江別市から。縦筋と横筋の間隔は20cm。通常は30cm以内ですが、長期優良住宅なので鉄筋量を増し、上端筋と下端筋はD-13×2本として設計しました。

上屋の中は明るく作業が楽ですが、コンクリートの採暖養生のために石油ストーブを4台使います。

無事に検査は合格。サインをするF所長です。

2018年1月16日火曜日

発寒の家Ⅱ 外張り断熱工事

外壁に断熱サッシを取り付け、枠廻りの気密処理が完了すると、いよいよ外張り断熱の工程に入ります。使用する断熱材はフェノールフォーム。一般にはネオマフォームの商品名で知られる高性能なボード状断熱材です。北海道で広く使われるようになったのは2002年頃から。一般的なグラスウールの倍の断熱性能があるので、壁の厚みを抑えて性能を出さねばならぬ場合に重宝されています。2002年当時は50mm厚が最高でしたが、現在では100mmをよく使います。もちろんこの「発寒の家Ⅱ」も300mm断熱(GW換算で)として設計しましたから、壁内にはグラスウールを105mm、そして柱の外にはこのフェノールフォーム100mmを張って同等の性能を狙います。

この外張り断熱工法は、北海道で一般的な充填断熱工法とは異なり、昭和50年代から続くもう一つの断熱工法の潮流です。古くは故長谷川寿夫先生を中心とした北方圏住宅研究会や外張り工法を推進する工務店のグループ、一社)北海道建築技術協会も専門の研究会を設けてその研究が進められました。
一社)北海道建築技術協会 外断熱建築研究会 http://hobea.or.jp/sotodan/

当時と最も異なるのは、外張り断熱材の性能向上ばかりではなく、上の写真に見えるビニールによる気密&防湿層の連続性。またそれを容易にする柱外の耐力面材(構造用合板等)の普及です。高い気密性を出すことが容易になることで外張り断熱自体の完成度は非常に高くなりましたし、室内側から1:構造ライン、2:気密&防湿ライン、3:断熱ライン、4:通気仕上ライン、この4つを平行に一筆書きすることで様々な建物の断面形状に簡単に対応することも出来ます。設計者にとって建物の部位により気密シートの位置や基本となる断熱構造がいちいち変わらないのも非常に楽で安心感があります。「発寒の家Ⅱ」でも気密&防湿ラインは屋根も壁も耐力面材の外。明解です。

外張り断熱を推進する工務店グループ「ソトダン21」の会員であるアクト工房さんのディテールはよく考えられたもの。あえて窓の外枠と断熱材の間に10mmの隙間を開けそこをウレタンの充填スペースとしています。

こちらは隙間にウレタンを充填したところ。最終的に丁寧にカットして納めて行きます。

専用のブチルテープにより断熱材の継ぎ目をテーピングしています。

こちらは仮止め用の釘。長さは120mmとかなり長い。最終的には専用の長さ165mmにも及ぶ断熱パネルビスを用いて固定します。

今日はNatalie Imbrugliaなんていかが

2018年1月13日土曜日

南幌まちなかの家 根堀工事

本日、朝からかかって15:00過ぎには「南幌まちなかの家」根掘り完了!すぐさま砕石を敷き転圧後、ブルーシートで養生を行いました。
来週、16日(火)には防雪上屋を掛ける予定ですが、それまでの天候が心配です。




本日の外気温は-6℃。一日中、真冬日でした。


こちらは根掘り底のシート養生の様子。

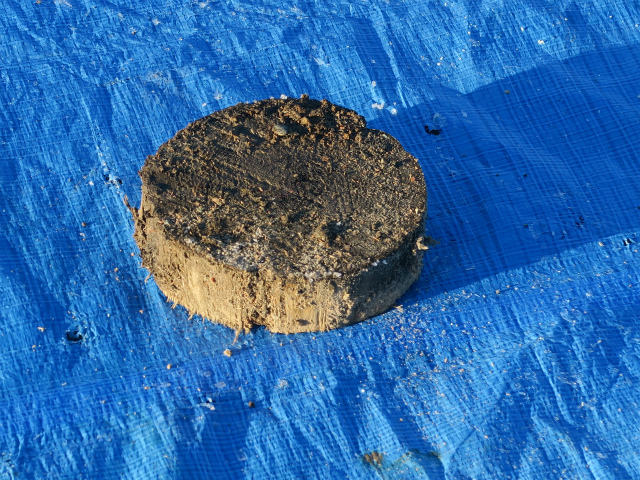

杭頭処理した丸太の頭を使ってシート押さえとしました。

3時を過ぎるとどんどん夕闇が迫ります。

太陽はほとんど水平にまで傾き、長い影ができます。写真は電気用のCD管の地中埋設部分。断熱欠損してしまうので、建物の外壁で受電するのを避けます。

やっとアシスト&山本組の現場にも仮設トイレが設置されました。

仮設電柱と看板のセットで完了!週明けから配筋開始です。

こちらは敷地前面に広がる中央公園に沈んでゆく夕日。


南幌の現場は晴れてたんですが、高速道路上は不穏な景色が・・・大雪だいじょうぶかなあ~

今日は天気がよくなることを願ってMISIAなんていかが



発寒の家 現場再開

今週から再開した、「発寒の家Ⅱ」の現場。断熱サッシが入り、付加断熱の厚みで外壁がサッシより外側に出ますから、額縁を取り付けています。

付加断熱はフェノールフォームの100mm。性能の高いボード状断熱材を用いて、普段多いGW仕様の300mm断熱より約9cm壁を薄く作りながら性能は同等とします。北海道はどちらかと言えば安価なグラスウールの充填断熱が主流ですが、こうしたスマートな外張り断熱の現場も私は大好きです。(笑)

外張り断熱材の熱抵抗が躯体に充填されるGWの約二倍と充分高いので気密を受け持つビニールは柱外の耐力面材の外側に貼ってしまってかまいません。もちろん下地のあるところに貼るのですから作業もより簡単で合理的です。

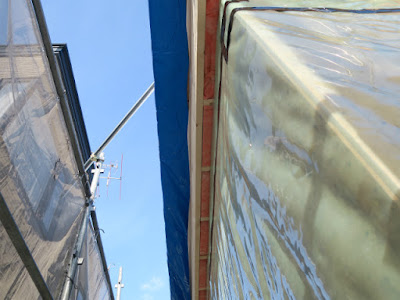

こちらは外張りされた屋根のGWを下から眺めているところ。屋根は充分な厚みが取り易いので通常通り全てグラスウールによる外張り断熱となります。
