2016年2月29日月曜日

部屋の温度を見える化する



以前は300mm断熱のPRに暖かさを謳うことがほとんどでした。
でもよくよく考えて見れば壁を30cm、屋根を40cmも断熱し気密測定までして暖房器具を動かせば凄く・・・場合によってはもの凄く暖かくすることなど造作もないことです。(笑) 従来の北海道標準である壁15cm断熱の家だってエネルギーさえ使えばいくらでも暖められます。

そこで最近は、あえて暖房を入れない状態(建物の素の状態)で視察や内覧会を行うことにしています。要はエネルギーで暖めることで、部屋の各部分の表面温度を上げてごまかすのではなく、建物がある程度冷えた状態で各部分に断熱のムラや欠損が少ないことを大切にしたいと思いました。 不思議なことですが各部分の温度が穏やかに均衡すると空気温が低くてもあまり寒さを感じなくなります。「平和の家」は普段は暖房を切って日射のみ入れた状態で約18℃くらいの室温です。このように極力建物の素の状態で落ち着く温度を仮に「快適温度」、暖かいな、心地良いな~と感じる温度を同様に「快感温度」と呼ぶことにして最近では暖房計画を考えることにしています。快適温度だけだと、「寒い暖かい」といった個人差までを吸収するのは難しく、その上の4~5℃を積極的にエネルギーを使う温度域としてエネルギーの無駄を省きながら、満足度も失わないように工夫しています。

室内の床、壁の温度は約16℃で均衡して穏やかな状態。基礎断熱が貧弱で、床下の潜熱(コンクリートが乾燥する際に床下の温度を奪って冷える現象)の影響を抑えることが出来なかった時代は床だけが冷えて紺色でした。(笑)


こちらは建物の東の端から西の端までを写したところ。


熱画像にするとこちらも床、壁、天井の表面温度が均衡している様子がよく分ります。よく「基礎断熱は一年目は床が冷たいものだ。」という人がいますが、しっかり断熱することと、床下の熱源で防湿コンクリートの乾燥を促す工夫を行えば竣工直後から快適に過すことができます。

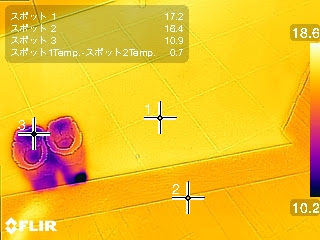

こちらはよく冷たさが指摘されるコンクリートの玄関土間と室内の木床の境界の写真です。


以前はわざわざ玄関に温水暖房の配管を通していましたが、最近は代替案が完成したので床暖房はしていません。それでも温度差はほとんどなくなりました。雪の中を歩いてきた私の靴が一番冷えているのがよく分ります。(笑)

今日は大好きなBUMPなんていかが



2016年2月27日土曜日

視察+視察+視察

一昨日から本日まで、視察+視察+視察でした。今回は財務省と国交省の若き官僚のみなさんが「平和の家」を視察にお見えになりました。外は雪なのに、無暖房で室内が18℃に維持できることを説明すると不思議そうに「なぜそんなことが可能なのですか?」と多くの方から聞かれました。長らく日本の一般的な家づくりと比べて北海道が例外的とされてきたことや、建物を断熱することに取り組んで既に40年以上の歴史があること。 寿命の短い機械設備に関する補助が増加する中で、建築の外皮性能を対象に、補助施策を検討していただくことは、前者に比べ遥かに長期間の価値保存につながること・・・等々をお話しさせていただきました。 みなさん初めて聞くお話しだったようで、熱心に家中を見ながら耳を傾けていただきました。

総勢10名の視察団となり、広めの「平和の家」の駐車場も満車状態でした。

翌日は東京のコンサルタントさんと関東圏で環境建築に取り組む工務店さんのグループが視察にお見えになりました。まずは「平和の家」をご案内して次は「澄川の家」へ。

みなさん2020年の断熱義務化を意識してか、やはり断熱することを「省エネ目線」で捉えている方々が多いなあ~。という印象でした。そこで、断熱がもたらす別の特性をご説明し、パッシブ換気が実際に作動する様子を見ていただきました。やはり専門家の方々ばかりなのですぐに興味を持っていただき、床下の記念撮影が続きました。(笑)

不思議なもので、最近は北海道の建築をとても多くの人々が見学しに来ます。国の省エネ基準の義務化が大きいとは思いますが、幸せなことだと思います。少しづつですが時代が変わりつつあると感じた今日この頃でした。

今日はカッコイイさかなクン!なんていかが(笑)



2016年2月24日水曜日

東光の家 定例

厳しい寒さの中、外壁を貼り進む「東光の家」。基礎工事からほぼ1.5ヶ月でここまで来ました。現場を指揮するK所長。ごくろうさま、これからはいよいよ内装、引き続き頑張りましょう!(笑)

やっぱり道北の冬は別格!資材も人も凍る、凍る・・・


一転、平和な室内。下地がどんどん完成。ボード張りに突入です。

この段階でSWの高さや位置等は全部確認しておきます。私の場合はSWは床から1m、コンセントは床から30cmです。

K所長が細かく丁寧に書いてくれた詳細図を見ながら各部を確認して行きます。

床のタイル割りや各部の細かな寸法を確認します。

2016年2月16日火曜日

アーキテクトミーティング2016


本日から2/18(木)まで東北に行ってきます。

2016年2月4日木曜日

東光の家 全力全開!

1月13日から始まった建て方から実質二週間少々。3月完成を目指す「東光の家」は素晴らしい速度で工程を消化しています。実は設計者として今、正直感動しながらこの記事を書いています。1月中旬から今日(2/4)までの約半月間、引渡しや、視察、見学会に講演と目まぐるしくも充実した日を過させていただきました。たいへんありがたい反面、先日は大雪のために現場に行けない等、設計者としてのストレスも感じていました。その間に現場を担当するK所長と棟梁として現場を仕切るK棟梁(K所長のお父さん)の仕事ぶりを定期的に送っていただいた写真を通して拝見していました。

1/15の様子。凄く早い!

300mm断熱のような超断熱化建物にとって建て方(構造部材を組み上げること)と同時に気密&防湿を受け持つシート(先張りシート)を挟み込みながら行うことは欠かせない。一方、現場で働く大工にとっては、先読み力が求められます。どの位置で先張りシートを挟むのか。といった基本的な理解を充分深めておかないとシートを挟み忘れたまま柱や梁を組み上げることとなる。写真は床合板との取り合い部分。1:シート、2:シート押さえ、3:合板を載せるといった順番が守られている。

写真は外気に接する床の上に建つ柱の足元の気密先張りシート。「東光の家」の間取りではカーポートの上部が子供室となる。要は子供室の床のその先は外となる。そこで柱の足元に丁寧に先張りシートを入れてから合板で床を作ることが冷気の進入を止める上でたいへん重要となる。気密試験に慣れた大工しか知らない漏気ポイント。こういう絵(写真)を送ってもらうと思わず設計者として目を細めてにやりとしてしまう。(笑)ちなみに上の写真は1/13のもの。まさに構造と断熱(気密)が一体化したものであることが分る。

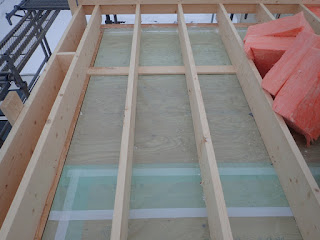

最近、リクエストの多い屋根の構造材を顕した天井を実現させるためには、屋根のみ断熱方式を完全な外張りに切り替える必要がある。すなわち床に当たる厚ものの構造用合板の外側に気密シートを貼りその上に厚く断熱材を載せて行く必要があるのだ。写真はまさにその最中のもので1/19のもの。薄緑に見える先張りシートの上に一層目の断熱材を施工しているところ。

同日の写真だが注目はシートのジョイント部分。薄緑色が濃く見えているばかりかテーピングによってダメ押しの気密が行われている。標準施工要領では下地のある部分はシートの重ね幅が100mmでよしとなっているが、用心深く全てテーピングで対処しているところに棟梁の断熱施工に対する哲学を感じる。

樹脂サッシは、壁厚のほぼ真ん中に取り付けられ完成すると壁よりも窓が引っ込んだ見え方となる。風雨から窓を守るということと、断熱上、壁の断熱ラインにサッシの中心軸も合わせる事で窓のポテンシャルを最大限引き出そうとしている。この写真を見て現場所長と棟梁の熟練を感じる部分はサッシの本体枠と木枠の間に15mmの隙間をしっかりと開けているところ。襟巻きよろしく窓の4周にウレタンを充填し断熱材でサッシ枠を断熱補強するためである。もちろん事前にK所長の施工図で確認済みだがそれが現場で厳格に守られていることが安心につながっている。(撮影日時1/19)

こちらは外壁の付加断熱の下地。2012年に丸稲武田建設の武田社長により考案されその後、石膏ボードを貼ることで準防火構造の通則認定として使えるように改良した構造でもある。ポイントは間柱の間隔より半分ずらしてあり、熱橋(熱の通り道)となりにくいようにしているところ。また重量のある外壁の採用にも耐えられるように横方向には貫材を通し構造用の金物で断熱下地がずり下がらぬようにしているところ。指定の金物が使われていることを確認。(撮影日時1/19)


こちらはカーポートの天井を見上げたところ。トンネル状になるカーポートの上に子供室がある。カーポートの間口は二間(約3.6m)あるので二階が落ちぬように大きな梁材が必用になります。当然梁材の間は充分な断熱材が入れられますが梁の部分は断熱が入りません。そこで梁の高さを揃え梁の下に性能の良い板状断熱材を連続させて、梁ごと断熱材で包むことを考えました。(撮影日時1/20)

カーポートの壁に面した室内側の断熱材がしっかりと二階の床まで施工されています。気密シートのジョイントは下地のあるところにも関わらず同じようにテープでさらにダメ押しの気密補強がされています。(撮影日時1/24)

こちらはカーポートから見たところ。外側の付加断熱が見えています。肝心のカーポートの天井には、これから吹き込み断熱材でがっちり33cm断熱を行います。(撮影日時1/22)


西側の立面が見る見る石膏ボードで覆われて行きます。石膏ボードの役目は市街地に建つ家の防火性を高め、断熱材に吹き込む風を抑え、通気層に貼る透湿、防水、防風シートをピシッと精度よく連続させることに一役買っています。(撮影日時1/24)

いやいや、本日これから旭川ですが、今日こそはK棟梁に感謝を伝えたいと思います。心一杯ね! さすが道北の大工は違うね(笑)。脱帽です・・・凄い!
